产品介绍
概述

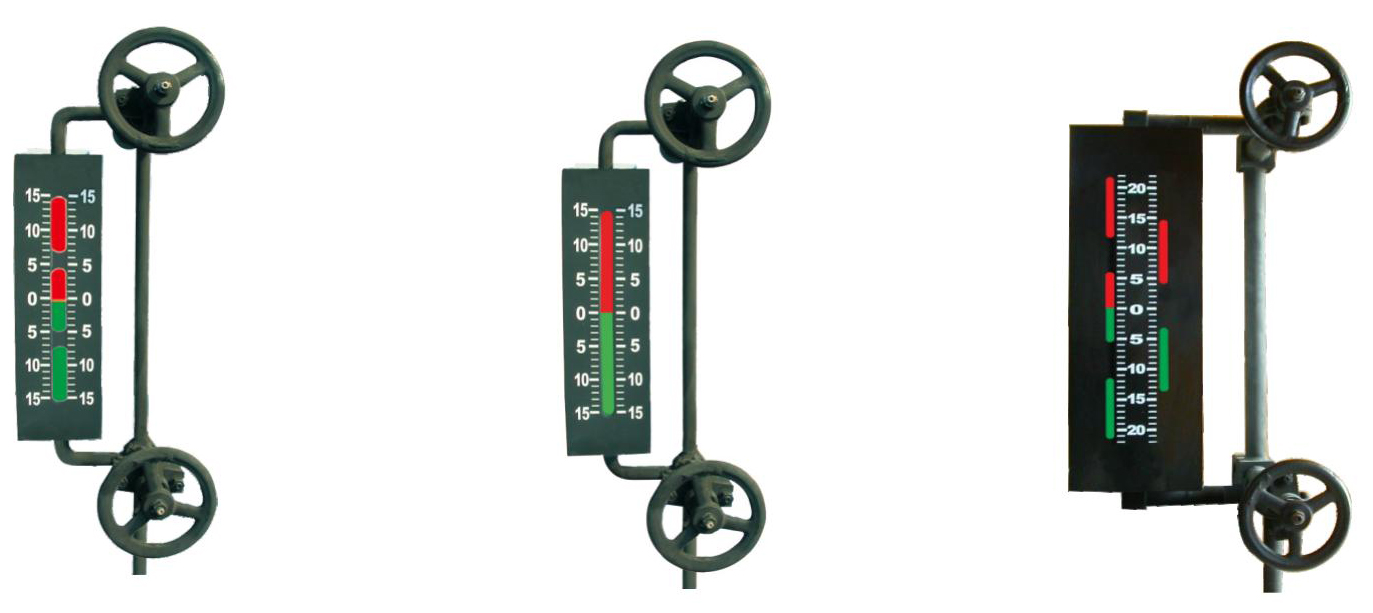

SFD系列高压，超高压双色水位表适用于公称压力小于或等于32MPa的蒸汽锅炉，压力容器以及管路水位的液位监测，它是在总结我公司二十多年生产水位表的经验和国内外双色水位表优点的基础上研制而成的，具有无盲区或盲区少，自冲洗效果好，显示清晰，维护方便，安全可靠等优点，是目前监测锅炉汽泡水位最理想的仪表。

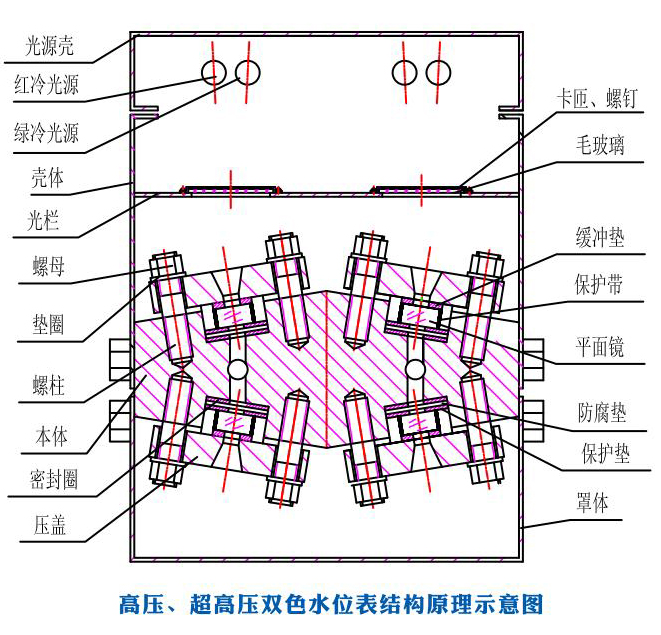

结构原理
本水位表由表体、阀门、光源、壳体四部分组成。

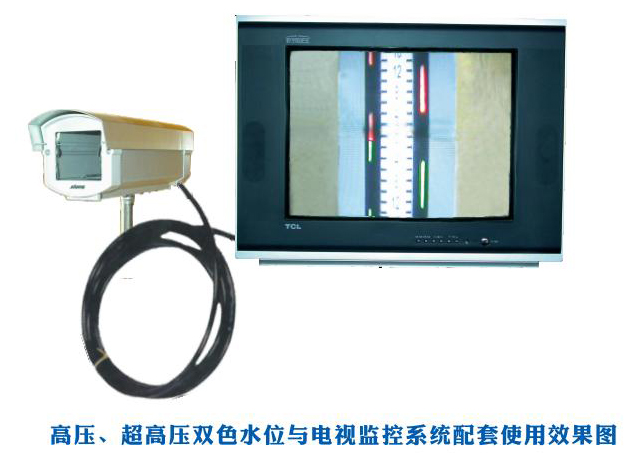

| 监视方式 | 正前方目视、电视监控、报警 |
| 水位显示方式 | 汽红、液绿 |
| 照明光源 | 冷光源(特制"LED") |
| 安装中心距 | 600或670mm(可根据用户要求设计) |
| 连接形式 | 焊接、法兰(可根据用户要求设计) |
| 安装方向 | 左侧或右侧 |
工作原理
五窗、七窗、九窗水位表观察孔在表体的两条直线上，通过将观测孔交错组合消除了中间盲区。由光源发出的光通过红、绿滤色镜片，射向水位表体液腔，在表面内汽相部分，红光射向正前方，而绿光斜射到壁上被吸收。而在表体内液相部分，由于水的折射使绿光射向正前方，而红光斜射到壁上被吸收。因此在正前方观测将获得汽红、水绿、汽满全红、水满全绿的显示效果。
| SFD | 高压、超高压双色水位表代码 |
| S | 双色 |
| W | 无盲区或盲区少 |
| □ | 公称压力 |
| □ | A为三窗、B为五窗、C为七窗、D为九窗 |
标记示例：SFD-SW25-B是指五窗高压、超高压双色水位表、无盲区，公称压力为25MPa
